儀象運水法
[擇日插入影片連結]

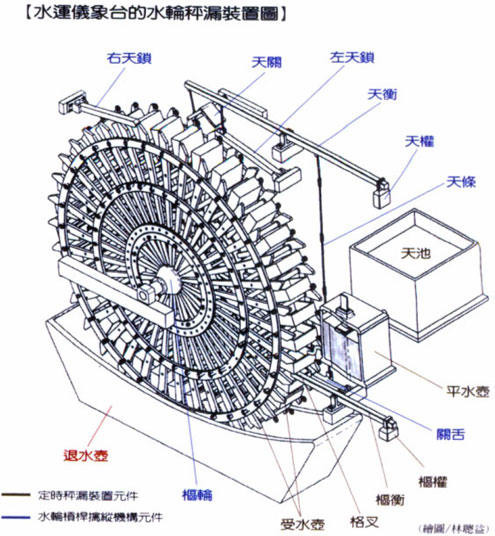

　　水運儀象的完整過程，是從昇水下壺開始的。以人力撥動河車的手柄，運轉一對昇水輪，將水逐級提升至天河，再注入天池，天池中的水由南面的連通管注入平水壺；平水壺中的水由連通管向西注入樞輪上的受水壺。受水壺的東側底緣與鐵製樞衡的格叉相對，格叉是用來抵拒受水壺。
　　當受水壺中無水時，受水壺就被格叉架住，所以能接受注入的水；而受水壺中水滿時，格叉就不能架住受水壺，所以格叉被受水壺壓落。一旦格叉落下，受水壺側的鐵撥牙就擊開格叉下方的天衡關舌，關舌再拉動天條；當天條被拉動時，天衡首端便被拉起，並帶動天關和左天鎖；左天鎖被打開時，樞輪的一支輻板就被放過；待一支輻板被放過時，樞輪就轉動。

　　樞輪一支輻板就被放過後，則左天鎖和天關關住；當左天鎖和天關關住時，則一只受水壺中的水落入退水壺中；待一只受水壺中的水落下，則天關和左天鎖再抵拒下一支輻板，並使樞輪向右回彈，所以用右天鎖來抵拒，使之不能向西回轉。
　　每一只受水壺被放過，壺中的水就落入退水壺中的水再由壺下部的孔向北流入昇水下壺。繼續如此，即可周而復始地史天文中運轉不息。
